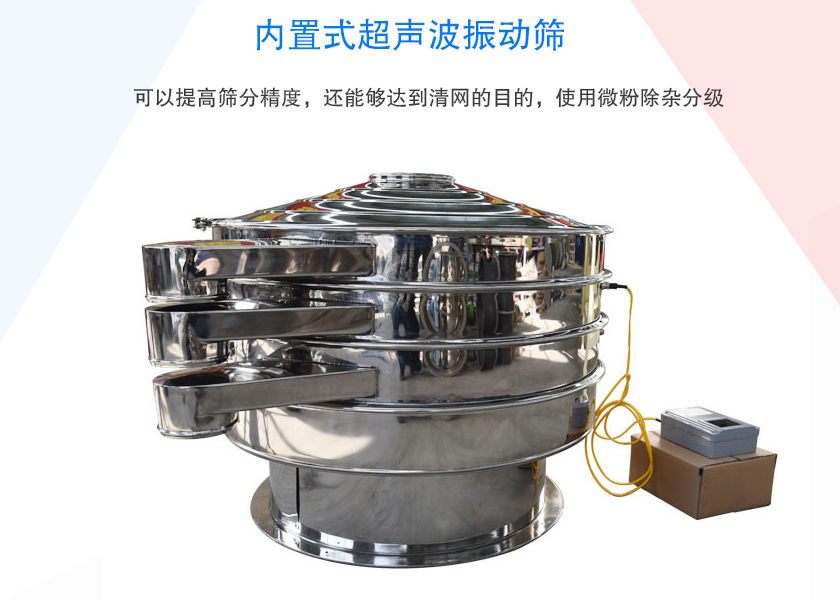

內置式超聲波振動篩是利用超聲波控制電機將220V電壓通過換能器振頭轉換成機械波，高頻機械波有超聲波專用網架傳遞給每一根絲網上，畢竟可以提高篩分精度，還能夠達到清網的目的，使用微粉除雜分級，對于靜電易結團，難篩分的粉料有較好的透篩能力。

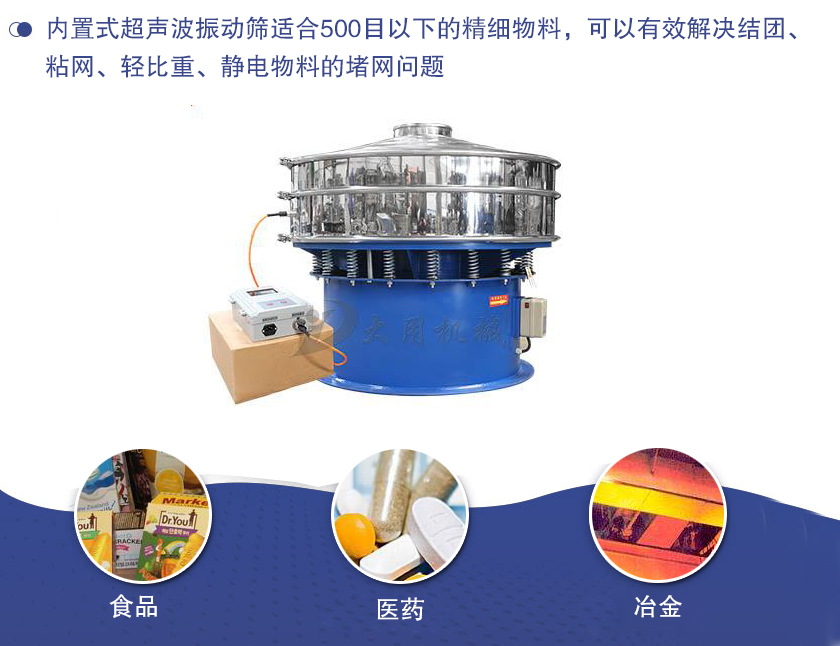

應用范圍

內置式超聲波振動篩適合500目以下的精細物料，可以有效解決結團、粘網、輕比重、靜電物料的堵網問題，廣泛應用于食品、醫藥、陶瓷、冶金、建材等行業。

產品特點

1、超聲波篩分系統，無需添加其他清網裝置，具備自潔功能；

2、可以分解粘附物料，減少篩上物，比不安裝超聲波的振動篩過網率增加5~20倍；

3、可防止50~625目網孔的堵網，以及分離出相近粒徑的物料；

4、對于大型超聲波振動篩而言，由于換能器安裝在網架內部中間部位，內置式超聲波換能器的篩分下效果會更好。

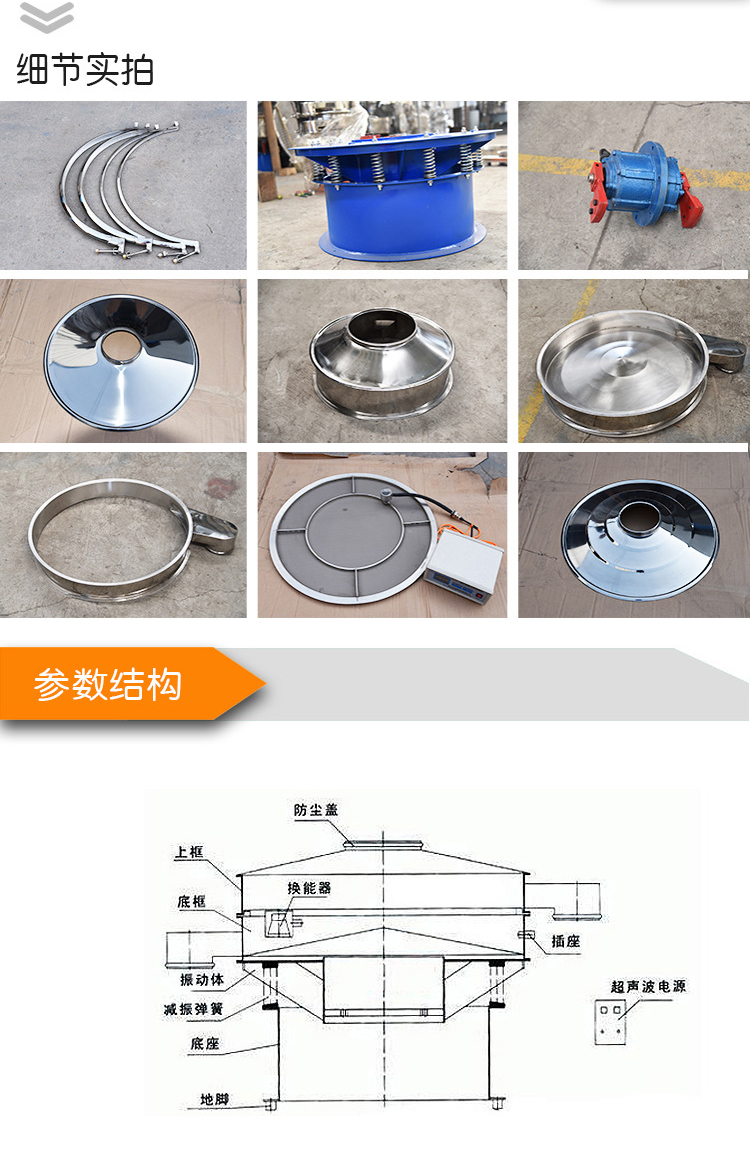

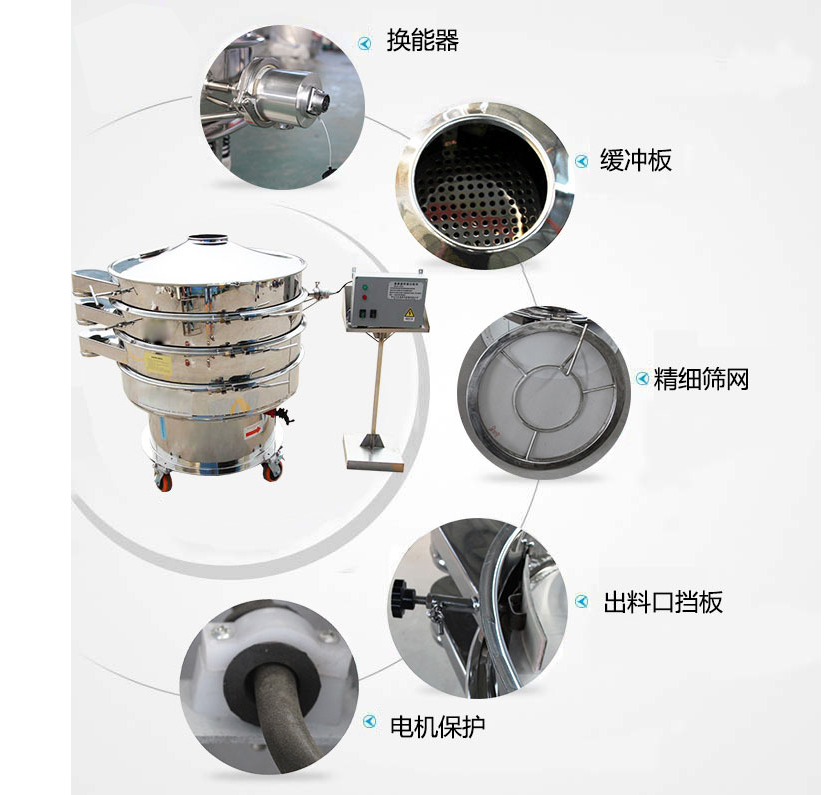

組成結構

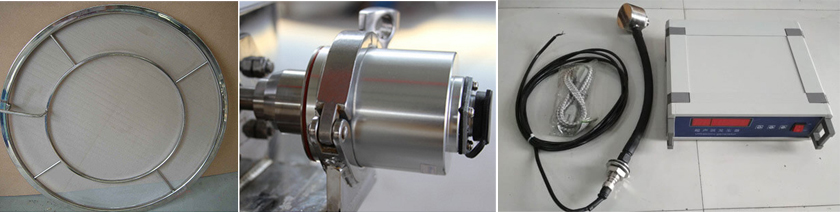

內置式超聲波振動篩主要由超聲波電源、鏈接電纜、連接器、超聲波換能器、超聲波網架、篩網、電機等部分組成。

超聲波電源：38KHz高頻大功率超聲波電源。內置微電腦芯片，可根據物料的不同狀態進行全程數字頻率自動跟蹤，無需人工調整，操作簡單方便。長時間工作振蒎器發熱量低，工作狀態穩定。

HF連接電纜：超聲波換能與超聲波振動篩電源之間采用電纜連接。

連接器：航空連接插件。

換能器：高性能超聲波轉換器件。

超聲波網架：由外網架與共振器組成。

篩網：適用于10目~635目。

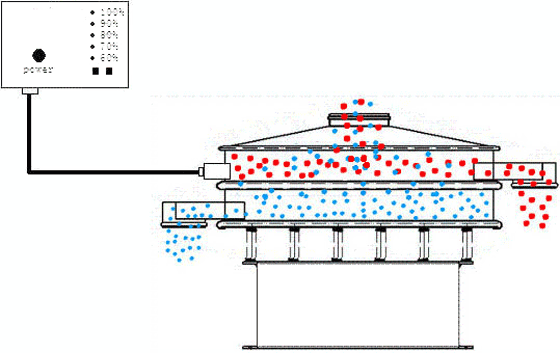

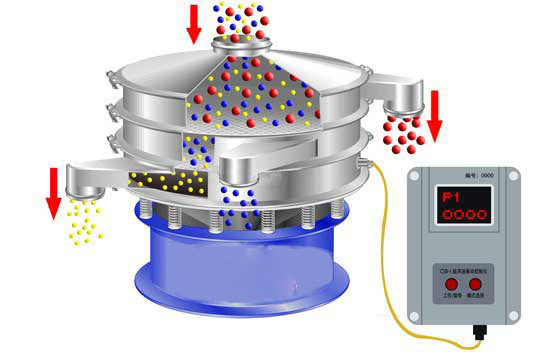

工作原理

內置式超聲波振動篩與普通超聲波振動篩工作原理一樣，都是由電源產生的高頻電通過換能器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振器上使共振器產生共振，然后由共振器將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和精度。

技術參數

型 號	普通篩分機			超聲波振動篩	網目
	測試物料	篩網	測試結果
Φ1000	碳化硅	500	無法篩分	500	1500KG/H
Φ1000	硬質合金鎢粉	600	15分鐘沒篩出細粉	600	30KG/H
Φ1000	維生素C粉	400	1KG/H	100	120-150KG/H
Φ500	花粉	400	15分鐘沒篩出細粉	400	15分鐘篩出20%細工可進行更細有效分級
	鎳粉、鈷粉	325	篩三次達到要求	400	篩一次達到要求
Φ450	釹鐵硼粉	300	30分鐘有32.2%篩余物	300	30分鐘有6.9%篩余物

型 號	篩分直徑	篩分面積	篩網規格	電壓	層數	功率 (kw)
DHC-400	Φ350	0.0907	80-600目	380	1-3	0.18
DHC-600	Φ550	0.2289				0.25
DHC-800	Φ750	0.4183				0.55
DHC-1000	Φ920	0.6359				0.75
DHC-1200	Φ1120	0.9499				1.1
DHC-1500	Φ1420	1.5386				1.5
DHC-1800	Φ1720	2.2687				2.2

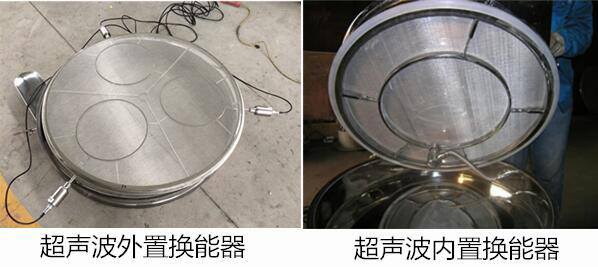

與外置式超聲波振動篩的區別

1、安裝形式不同：內置換能器是直接固定在網架中間。而外置換能器是安裝在篩框外部，其延伸部位在網架邊緣;

2、清理方法不同：由于內置換能器安裝位置在網架中間，所以清理起來就需要將篩框拆卸，然后抬起網架才能清理。而外置換能器由于其安裝位置在網架邊緣，拆卸清理也就相對方便;

3、適用物料不同：由于內置換能器安裝位置的問題，會在使用過程中與物料接觸，但對于一些導電、腐蝕物料來說，與換能器接觸會降低其使用壽命，也會影響輸出頻率從而降低精度與產量。而外置換能器由于安裝與篩機外部，所以不于物料產生直接接觸，這樣就可以有效的保護換能器從而提高使用壽命、篩分精度與產量。

4、價格不同：內置換能器雖然使用壽命和安裝有一定的缺陷，但其價格卻相對較低，而由于外置換能器的安裝和設計需要增加成本所以其價格也會相對高些。

使用注意事項：

1、超聲波振動篩電源工作輸入電壓為交流220V。

2、在能夠滿足生產要求的情況下，振動幅度不要超過200μm。

3、網架沒有負載即網架沒有繃網的時候，請勿打開超聲波振動篩電源。否則，容易造成電源過流和網架及換能器的損壞。

4、篩網一定要繃緊，否則影響超聲波輸出及振動效果。

5、換能器航空插頭對接螺絲一定要擰緊，并用絕緣膠帶包好，防止進粉塵。在使用中注意保護此連接件。

6、在機器開動前檢查換能器與連接線插頭的螺母是否鎖緊，換能器與網架是否鎖緊(鎖緊力度為40~50kg)。在使用過程中，注意機箱與換能器間HF連接電纜的保護，HF連接電纜及換能器插座要注意防潮，連接插頭及插座不準進水。

7、如果物料導電，請使用加長型超聲波HF連接電纜，把超聲波振動篩電源與篩分現場隔離，以防止物料進入電源箱中引起短路。

8、更換篩網時，網架內環 (共振器)上的殘膠用鋒利的壁紙刀刮去，請勿用角磨機砂輪打磨，以防止破壞共振器。

9、每套超聲波系統包括一臺超聲波振動篩電源，一條HF連接電纜，一個換能器，一個網架。勿與其它廠家超聲波系統互換使用，以免造成不必要的損失。

10、建議貼網采用504膠，篩網膠盡量簿，網面張力要均勻(有必要可以采用張力計檢測網面張力)。
