產品介紹

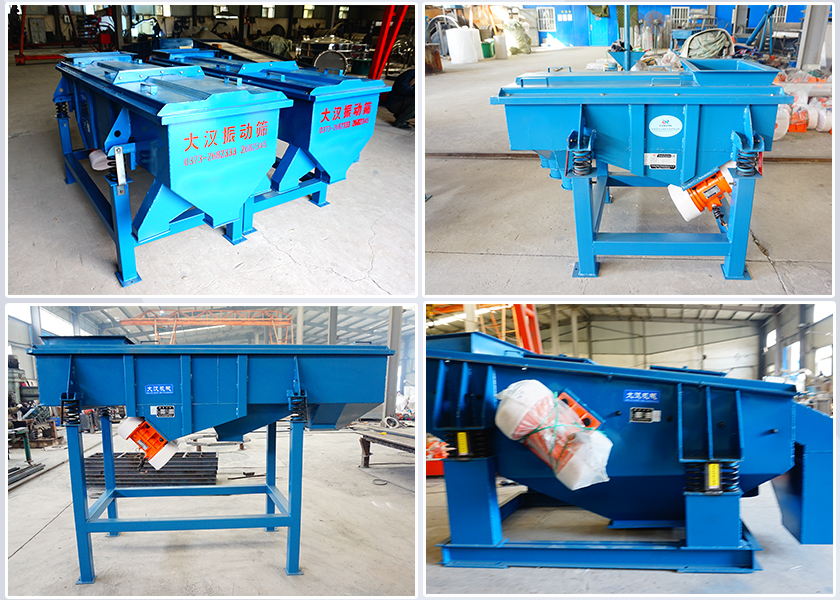

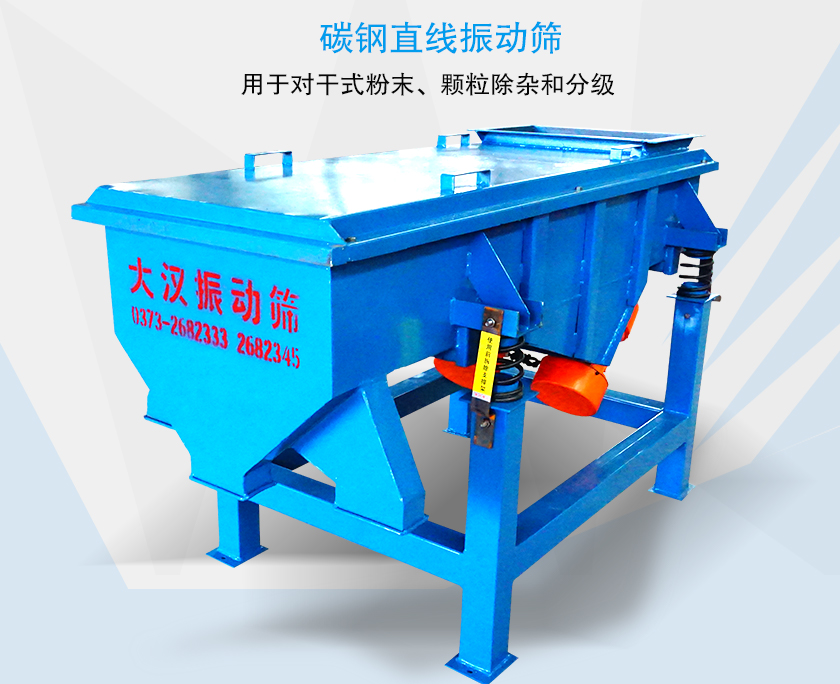

碳鋼直線振動篩是由碳素鋼板材焊接而成的一種長方形振動篩，主要用于對干式粉末、顆粒除雜和分級，比較適合無衛生級別要求的行業，如化工、冶金、玻璃、建材、糧食、化肥、磨料等行業。

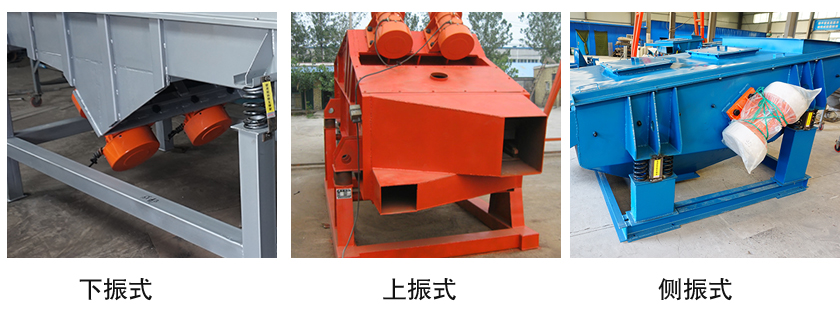

大漢碳鋼直線振動篩電機安裝方式可分為上振式、下振式、側振式，減振器安裝方式可分為座式和吊掛式，另我公司還可以根據用戶需要進行特殊設計型號。

應用范圍

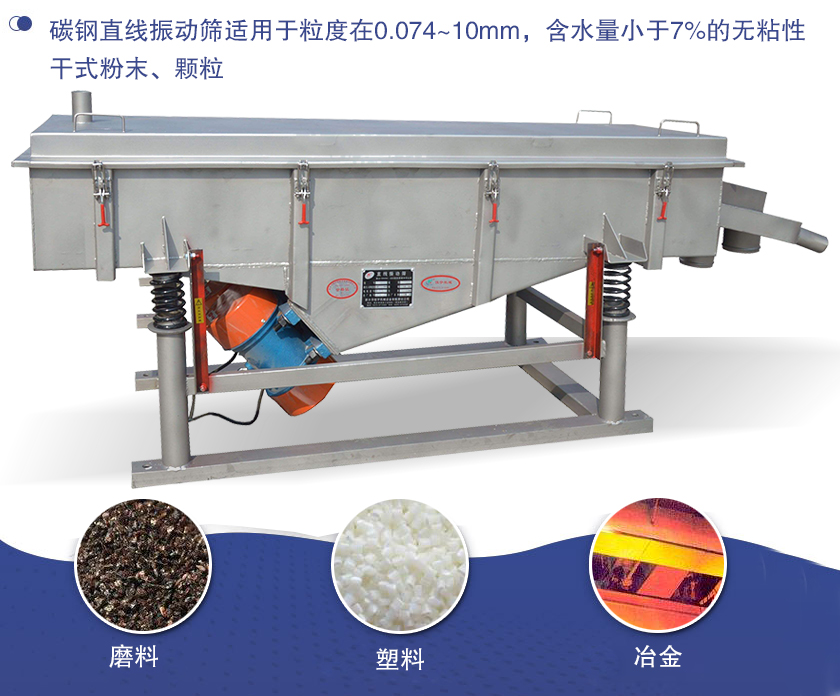

碳鋼直線振動篩適用于粒度在0.074~10mm，含水量小于7%的無粘性干式粉末、顆粒，主要用于磨料、化工、塑料、陶瓷、冶金、建材、糧食及化肥行業。

產品特點

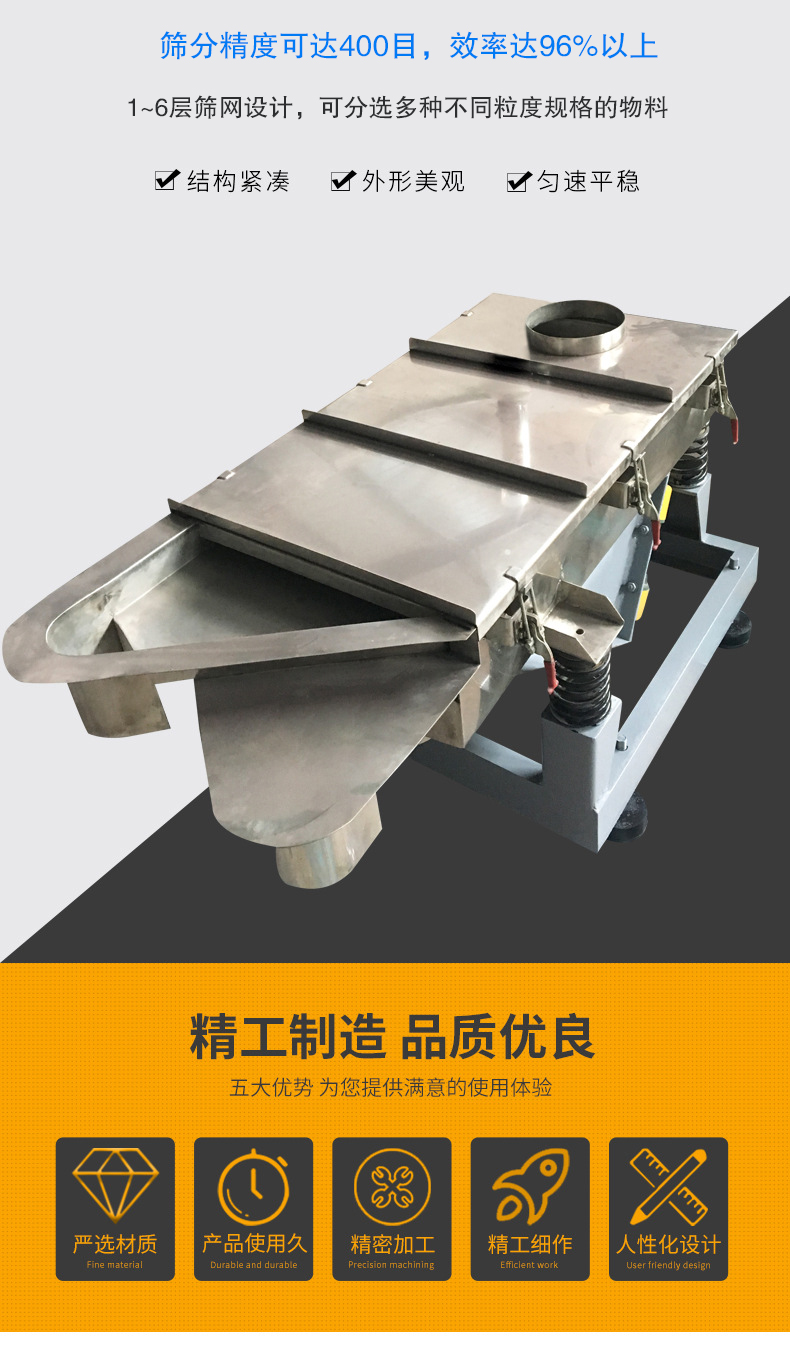

1、篩分精度可達400目，效率達96%以上；

2、雙電機驅動，耗能低，每小時產量可以達到20噸；

3、1~6層篩網設計，可分選多種不同粒度規格的物料；

4|、出料口可以呈向上、前審或傾斜向下三種形式，可以解決場地大小受限的問題；

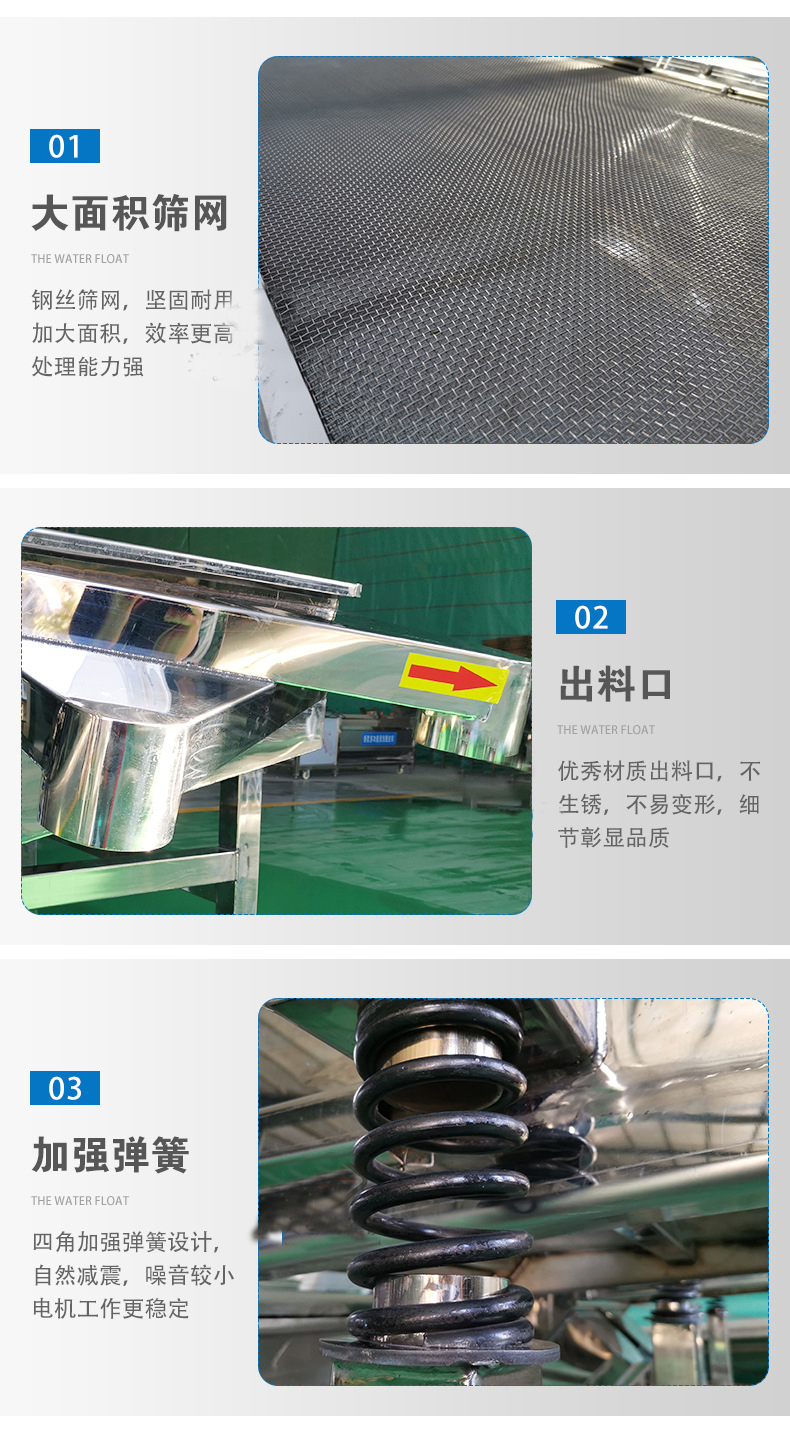

5、子母式篩網結構，母網可以支撐起篩網，可降低細網的耗材使用，降低成本。

結構組成

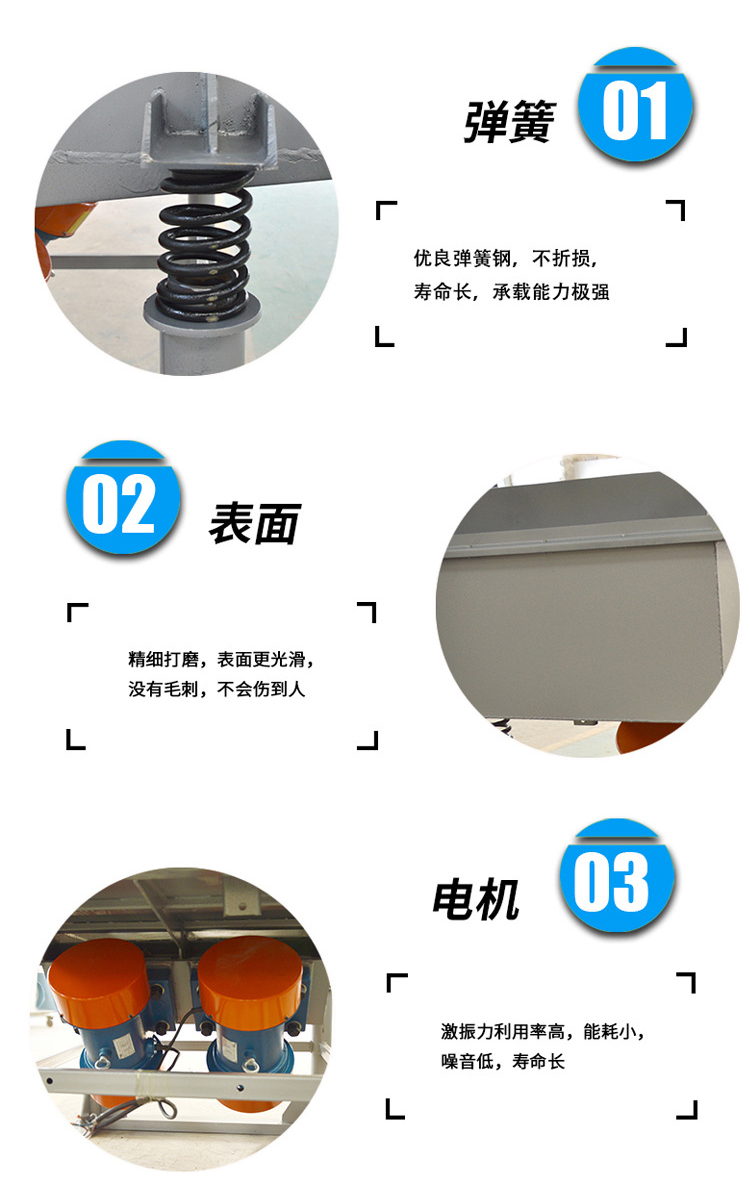

碳鋼直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度。    篩框：由松木或變形量較小的木材制成，可以保持篩網平整。

篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網，可根據篩分物料選擇合適的材質。

振動電機：是整個篩機的動力來源，可根據篩分場所選擇普通振動電機或防爆振動電機。

減振彈簧：緩沖振動，降低噪音，安裝時，彈簧必須垂直與地面。

支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

工作原理

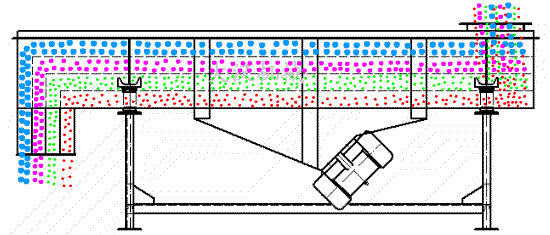

碳鋼超聲波振動篩是以兩臺臥式振動電機作為激振源，當篩機啟動后，物料在受激振力及自身重力作用下，在篩面上被拋起并向前做直線運動，通過各層篩網產生各種數種不同粒度規格的物料，從而實現對物料的除雜和分級的目的。

技術參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

碳鋼直線振動篩使用與維修

1、本機應裝設電氣保護裝置。

2、本機運行初期，每天至少檢查地腳螺栓一次，防止松動。

3、當電機旋轉方向不符合要求時，調整電源相序即可。

4、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量鋰基潤滑脂。當采用密封軸承時，電機沒有安裝油杯。

5、本機累計運行1500小時后，應檢查軸承，若有嚴重損傷時應立即更換。

6、本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐。

日常保養

1、啟動前：

（1）檢查粗網及細網有無破損。

（2）檢查運輸支撐是否拆除。

2、啟動時：

（1）注意有無異常雜音。

（2）電流是否穩定。

（3）振動有無異狀。

3、使用后：

每次使用完畢即清理干凈。

定期保養：

定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。

換網步驟

1、打開防塵蓋，將篩框從直線振動篩中整體取出。

2、將篩框與篩體接觸處的壓條拿出來。

3、將母網平鋪于篩框四周，用釘子固定住，再用取下薄壓條將其壓住。再訂緊牢固。

4、托球網裝釘好后翻過來,在每格內放置2-3顆橡膠球。將工作篩網平鋪于篩框將其拉平釘。

5、將釘好的篩框按實用篩網由細到粗放置于箱體內,并用壓鐵壓住然后緊固壓緊螺栓。使篩框與箱體配合緊密。

6、開機后再停機對螺絲再次進行緊固，生產中若發現木框松動應緊固螺栓。
